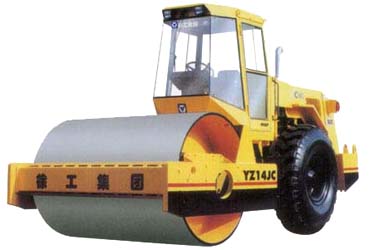

YZ10JC、YZ12JC、YZ14JC型单钢轮振动压路机
简介 YZ10JC、YZ12JC、YZ14JC型振动压路机为中型自行式振动压路机，主要适用于各种材料的基础层、次基础层及填方的压实作业，是建设高等级公路、机场、港口、堤坝及工业建筑工地的理想压实设备。 YZ10JC、YZ12JC、YZ14JC型振动压路机采用铰接式车架，具有三档变速机械驱动、进口开式液压振动系统、三级减振、液压铰接转向等结构及性能特点。 主要技术参数
| |
YZ10JC |
YZ12JC |
YZ14JC |
YZ14JC |
| 工作质量(kg) |
10000 |
12000 |
14000 |
14000 |
| 前轮分配质量(kg) |
4900 |
5400 |
6700 |
6700 |
| 后轮分配质量(kg) |
5100 |
6600 |
7300 |
7300 |
| 静线载荷(N/cm) |
230 |
271 |
336 |
336 |
| 行驶速度(km/h) |
|
|
|
|
| Ⅰ速 |
2.37 |
2.37 |
2.37 |
2.86 |
| Ⅱ速 |
4.41 |
4.41 |
4.41 |
5.3 |
| Ⅲ速 |
8.11 |
8.11 |
8.11 |
9.7 |
| 理论爬坡能力(%) |
30 |
30 |
30 |
30 |
| 最小转弯外半径(mm) |
5600 |
5600 |
5600 |
6500 |
| 最小离地间隙(mm) |
385 |
385 |
385 |
385 |
| 最大轮边凸出(mm) |
120 |
120 |
120 |
120 |
| 转向角 |
±34° |
±34° |
±34° |
±32° |
| 摇摆角 |
±11° |
±11° |
±11° |
±11° |
| 振动频率(Hz) |
28 |
28 |
28 |
28 |
| 名义振幅（高/低）(mm) |
1.74/0.82 |
1.74/0.82 |
2.0/1.0 |
2.0/1.0 |
| 激振力@高/低振幅(kN) |
198/93 |
243/114.6 |
270.5/137 |
270.5/137.2 |
| 振动轮直径(mm) |
1523 |
1523 |
1523 |
1523 |
| 振动轮宽度(mm) |
2130 |
2130 |
2130 |
2178 |
| 发动机 |
|
| 型号 |
上柴4135 |
上柴4135 |
上柴4135 |
玉柴YC6108 |
| 形式 |
水冷、自然进气 |
水冷、自然进气 |
水冷、增压 |
| 最大功率@1500r/min(kW) |
73.5 |
73.5 |
73.5 |
92 |
| 总长(mm) |
5545 |
5545 |
5545 |
5610 |
| 总宽(mm) |
2370 |
2370 |
2370 |
2370 |
| 总高(mm) |
3160 |
3160 |
3160 |
3160 | YZ14JC型振动压路机可根据用户的需要配置： * 高原型。 * 上柴4135AZK水冷、增压，功率90kw@1500r/min。 * 玉柴6108ZG5水冷、增压，功率92kw@1800r/min。 YZ12JC、YZ14JC可选配凸块式振动轮。 |
|
 |
|
